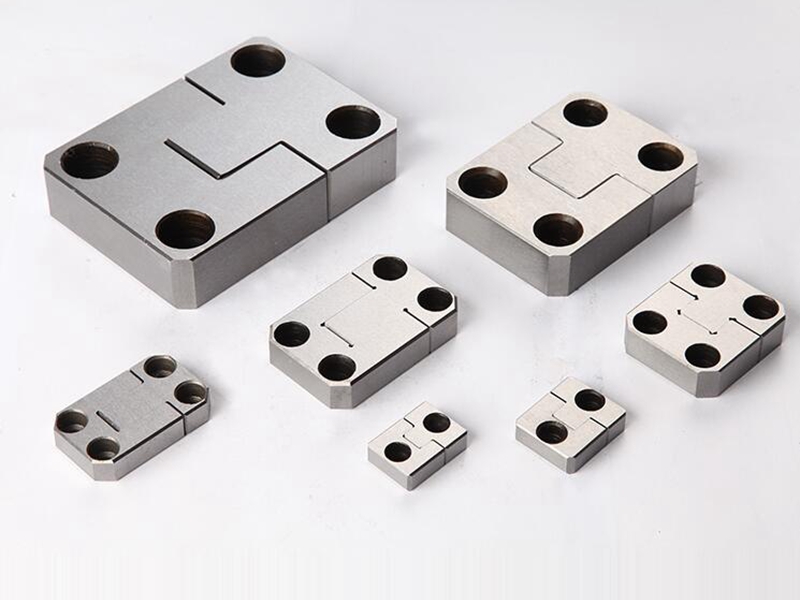

定位組件系列
您的位置：首頁 → 產品中心 → 定位組件系列
產品說明
產品特點：

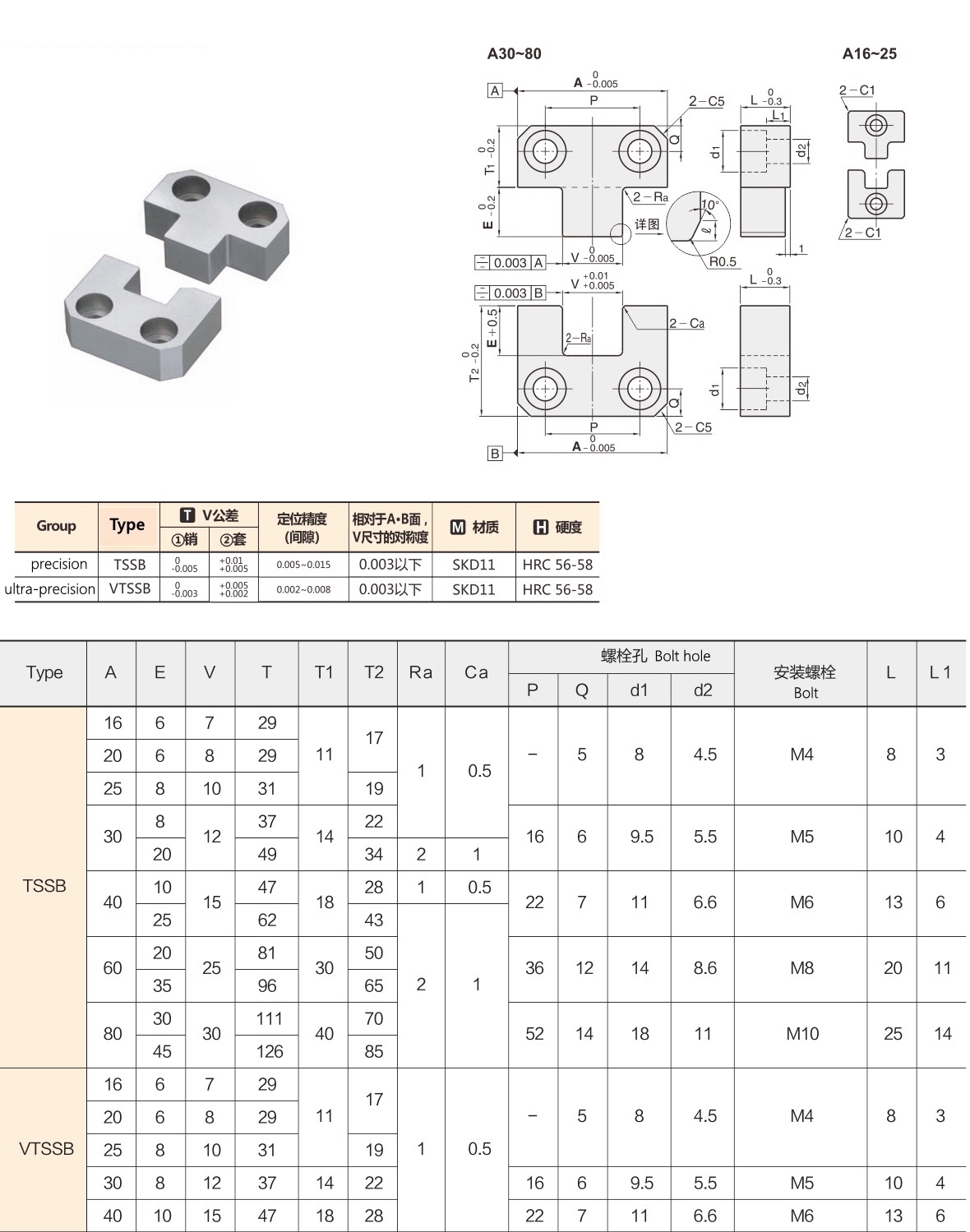

本品即為MISUMI的TSSB、VTSSB、TSSBM（帶油槽）、VTSSBM（帶油槽）
適用于接插件和電子元件等精密模具的定位。
·在型芯等嵌入型腔之前即進行定位，可防止型芯的磨損及破損。
·模板同時加工定位槽，可確保其準確定位。
·因配合間隙非常狹小，建議配套使用精密級導柱。
使用注意事項
1，使用時請保留1mm左右的端面間隙，以防止合模時銷和套的端面發生碰撞，造成破損。
2，模具尺寸較大時，為確保精密定位，建議在長度方向每側使用2套側定位塊組件。
3，TSSBM側定位塊組件的滑動部、銷的兩側各有兩條油槽
4，TSSBM通過油槽使滑動部始終保持有潤滑，防止側定位塊組件卡死，燒結。
