產品特點:

彈片設計，安全可靠，形成計算要精確
鎖模力度大，適用于大型模具
外部安裝，易于維護

安裝使用說明

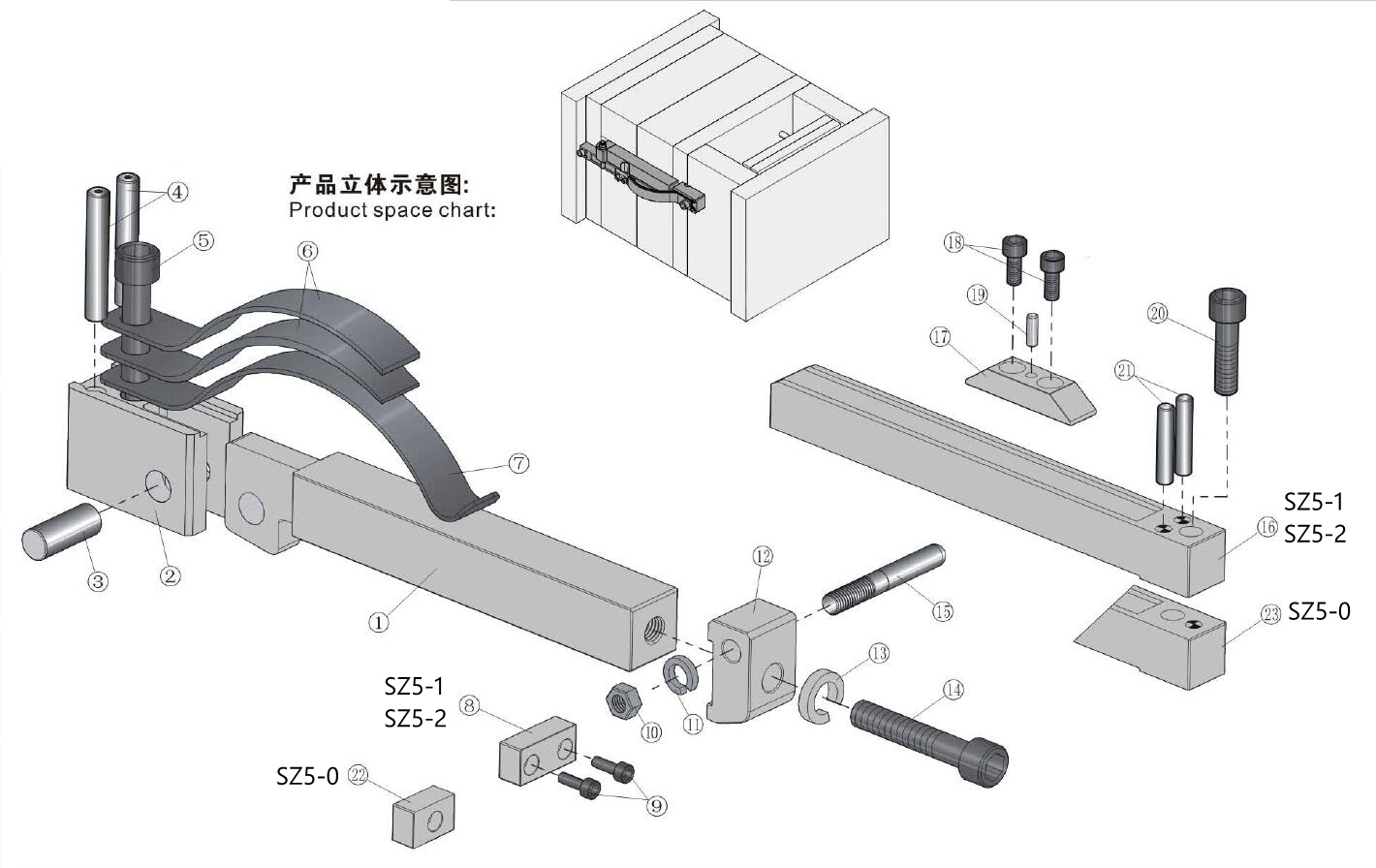

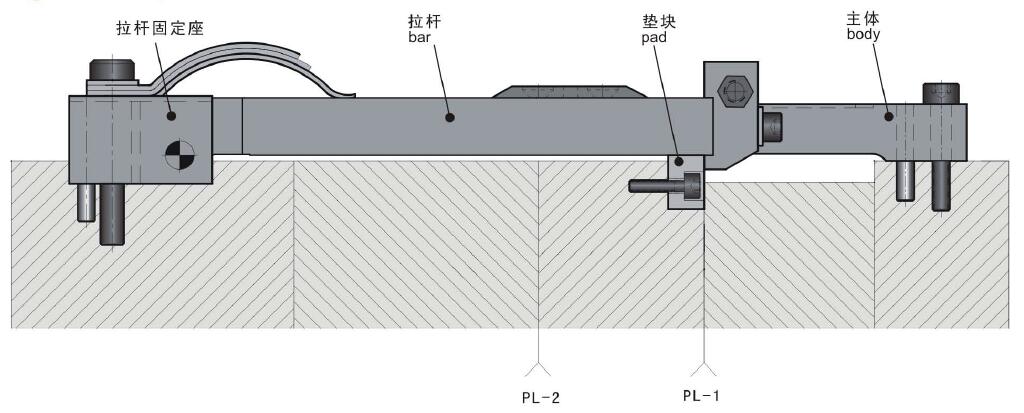

1、安裝墊塊，用杯頭螺絲將墊塊平行于分型面安裝在模板上；
2、安裝拉桿固定座，使用杯頭螺絲將拉桿固定座垂直于分型面固定。注意消除倒鉤與墊塊之間的間隙，可以通過截取拉桿長度來改變拉桿固定座安裝位置；
3、安裝主體，將主體垂直于分型面固定在模板上；
4、安裝行程固定塊，待鎖模組件均已對稱安裝在模具上，確定正確安裝并且運行正常后配做銷孔；
5、鎖?？蹫榫苎b置，請以實物定位并對稱安裝。并且保證開模行程一致，如行程不一致或未對稱安裝，將會導致單套鎖模扣受力，因受力不平衡將導致鎖模組件斷裂；
6、根據模具大小來選擇對應的型號，建議每套模具使用2 套或4 套鎖模扣；
7、注意 Z5-0 主體為一個定銷孔，墊塊為一個安裝螺孔
8、進行配合功能測試，查看鎖模扣各部位運行是否順暢，行程是否吻合；
9、如模具需維修，請先拆除內鎖?？酆笤龠M(jìn)行后續操作。
